Visão geral e aplicação do produto

A JUHUO fabrica gabinetes de plástico moldados-por injeção personalizados, projetados para abrigar placas de controle eletrônico dentro de unidades de ar condicionado residenciais e comerciais. Esses invólucros isolam seções de baixa-tensão e alta-tensão, gerenciam o roteamento interno de cabos e protegem placas de circuito contra umidade ambiente e choques mecânicos durante a montagem de HVAC.

Materiais de engenharia e propriedades mecânicas

A integridade da carcaça depende da seleção de termoplásticos de engenharia adequados às cargas térmicas e mecânicas do interior da unidade HVAC.

ABS padrão (acrilonitrila butadieno estireno)
• Aplicação: Coberturas padrão de controladores de unidades de parede interna-divididas e de janela-.
• Propriedades: Fornece taxas de encolhimento estáveis (0,4% a 0,7%), alta rigidez superficial e resistência ao impacto estável sob temperaturas operacionais padrão (0 graus a 60 graus).

Liga PC+ABS
• Aplicação: zonas de alta-vibração, módulos inversores comerciais ou unidades externas próximas a compartimentos de compressores.
• Propriedades: Oferece maior resistência à tração, temperaturas elevadas de deflexão térmica e maior resistência à fluência estrutural sob torque de fixação contínuo.

Classes-retardantes de chama
Disponível em formulações com classificação UL94 V-0 ou V-2 para conformidade com padrões de segurança elétrica em mercados regionais específicos.

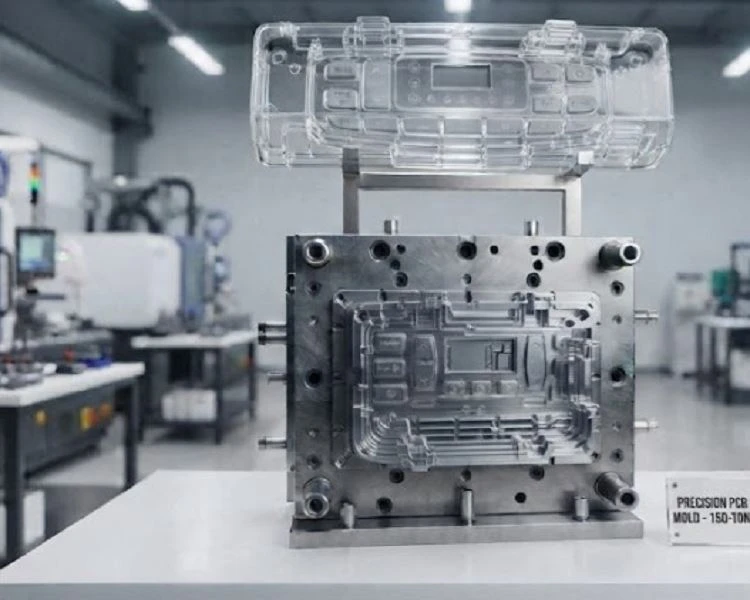

Parâmetros de ferramentas de precisão e moldagem por injeção

O projeto das ferramentas determina diretamente a precisão dimensional dos encaixes-de encaixe, das saliências dos parafusos e dos recortes-de cabos de ação deslizante.

Tolerâncias Dimensionais

As cavidades do molde são usinadas com tolerâncias rigorosas (± 0,05 mm nas linhas centrais dos furos de montagem críticos) para evitar empenamento ou desalinhamento da placa durante a inserção automatizada da PCB.

Ângulos de inclinação e espessura da parede

As paredes principais mantêm espessura uniforme (2,0 mm a 3,0 mm) com nervuras internas de reforço para evitar marcas de afundamento. Os ângulos de inclinação são mantidos entre 0,5 graus e 1,0 graus para facilitar a ejeção suave das peças.

Colocação do portão

Os locais de sub-portões ou de borda-são projetados longe das faces externas visíveis para eliminar manchas cosméticas nas superfícies expostas da caixa.

Protocolo de Controle de Qualidade, Inspeção e Conformidade

A consistência da fabricação é verificada através de pontos de inspeção sistemáticos e da adesão às estruturas regulatórias internacionais:

01/

Inspeção do Primeiro Artigo (FAI):Amostras iniciais de novas execuções de ferramentas são medidas usando máquinas de medição por coordenadas (CMM) para verificar o passo do furo, a espessura da parede e as dimensões periféricas em relação aos dados CAD 3D.

02/

Monitoramento de Processo:Os parâmetros de injeção (perfis de temperatura do barril, pressão de empacotamento, tempo de resfriamento e duração do ciclo) são registrados automaticamente para manter a repetibilidade de lote-a{1}}lote.

03/

Teste de ajuste funcional:As tampas moldadas passam por testes mecânicos-de queda com amostras reais de PCB para confirmar interferência zero com relés, capacitores e blocos terminais montados.

04/

Conformidade Regulatória:Todos os graus de produção cumprem integralmente os padrões de gestão de qualidade ISO 9001, juntamente com as diretivas ambientais RoHS e REACH para acesso ao mercado global.

Especificações Técnicas

Parâmetro	Especificação
Tipo de produto	Carcaça PCB do ar condicionado / tampa da placa de controle
Método de fabricação	Moldagem por injeção de plástico{0}}de alta pressão
Opções de materiais	ABS, PC+ABS, resinas de engenharia retardantes de chama-
Tolerância Dimensional	Padrão ISO 2768-m (recursos de precisão de até ± 0,05 mm)
Acabamento de superfície	Textura VDI 3400, acabamento espelhado SPI ou padrão fosco
Qualidade e Conformidade	Compatível com ISO 9001, RoHS e REACH
Personalização	OEM/ODM baseado em arquivos 3D STEP/IGES ou amostras físicas

Perguntas frequentes

P: Qual é a função de uma tampa de PCB de ar condicionado?

R: A tampa da PCB protege a placa de controle eletrônico dentro de um ar condicionado contra poeira, contato acidental, danos mecânicos e influência ambiental. Também ajuda a manter o posicionamento estável da PCB durante a montagem.

P: Você pode fabricar tampas de PCB de acordo com nosso projeto existente?

R: Sim. Fornecemos fabricação OEM com base em desenhos do cliente, arquivos 3D, amostras ou requisitos de montagem de PCB. Nossos engenheiros podem otimizar a estrutura para moldagem por injeção e produção em massa.

P: Quais materiais podem ser usados para tampas de PCB de ar condicionado?

R: Os materiais comuns incluem ABS e PC+ABS. O ABS é amplamente utilizado devido ao seu bom desempenho de moldagem e eficiência de custos, enquanto o PC+ABS proporciona maior resistência ao impacto e melhor desempenho mecânico. A seleção do material depende dos requisitos específicos da sua aplicação.

P: Como você garante a qualidade da cobertura do PCB durante a produção?

R: Controlamos a qualidade por meio da inspeção de materiais recebidos, verificação de moldes, monitoramento{0}}da produção em tempo real e inspeção final. Pontos críticos como dimensões, ajuste de montagem e aparência são rigorosamente verificados antes do envio.

P: Qual é o volume de produção típico que você suporta?

R: Oferecemos suporte a pedidos de protótipos e à produção OEM de grande-volume. A capacidade de produção pode ser ajustada de forma flexível de acordo com a demanda do cliente e os cronogramas do projeto.
